안녕하세요. 오늘은 경기도 광주의 한 빌라에서 발생한 공동현관 로비폰 고장 수리 및 교체 현장 소식을 전해드리겠습니다.

이곳은 주민분들이 매일 이용하는 출입구임에도 불구하고, 로비폰 오작동으로 인해 방문객 확인과 문 열림 기능이 원활하지 않아 큰 불편을 겪고 계셨습니다. 현장에 도착해 확인해 보니 세월의 흔적과 함께 기기 내부의 심각한 상태가 눈에 띄었습니다. 단순히 기계적인 수리만으로는 해결이 어려운 상황이라 판단되어, 입주민분들과 상의 끝에 성능이 검증된 최신형 삼성 로비폰 SHT-5280 모델로 교체하고 관련 잠금장치 부품들까지 함께 손보기로 결정했습니다.





노후된 공동현관 로비폰의 고장 원인 분석: 습기와 부식의 흔적

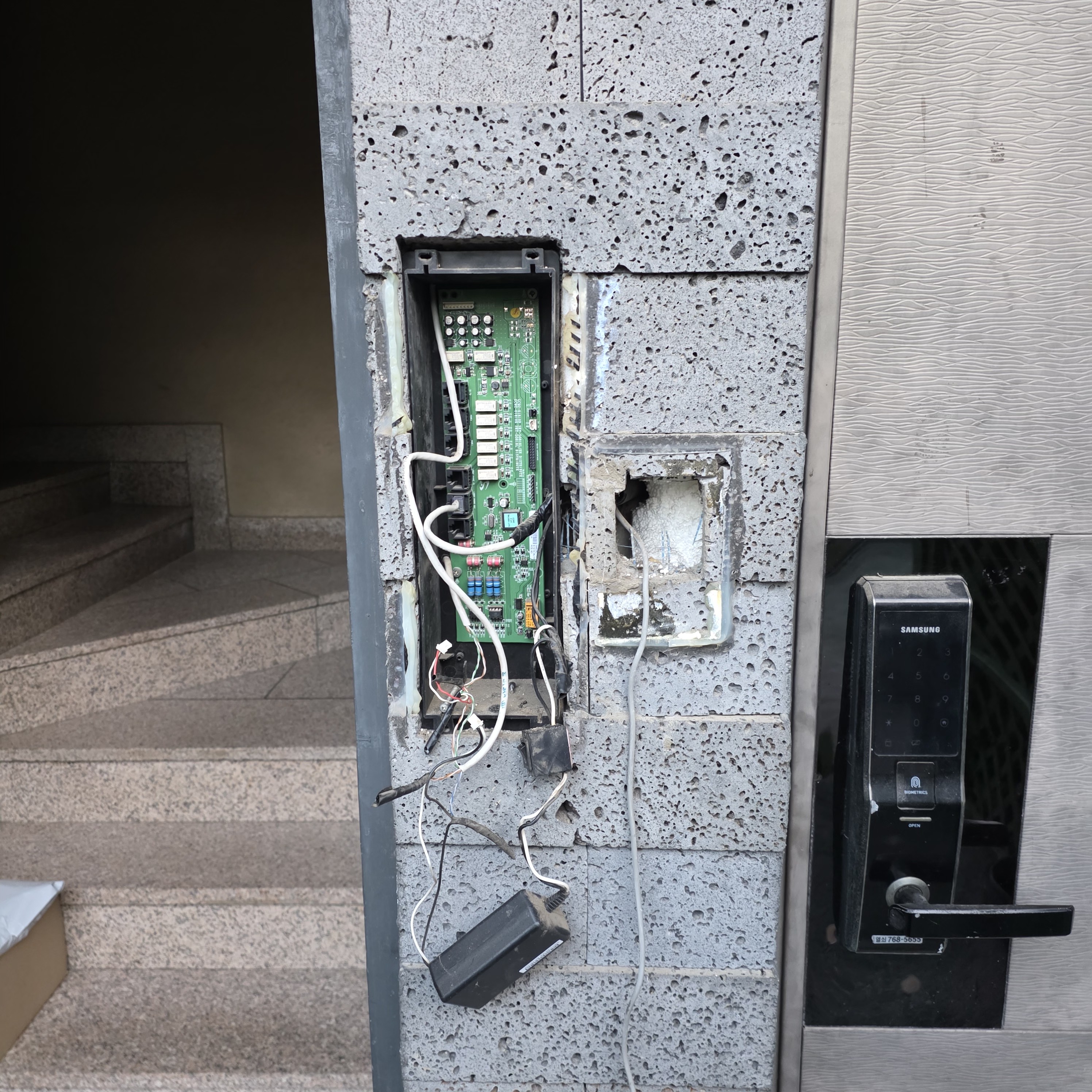

현장에서 철거한 기존제품의 내부를 살펴보면 기판 곳곳에 푸른색 부식과 습기로 인한 얼룩이 가득한 상태였습니다. 공동현관은 외부와 맞닿아 있는 구조적 특성상 결로나 빗물 유입에 취약합니다. 특히 기판 하단부의 단자대와 릴레이 부품이 심하게 부식되어 전원 공급과 신호 전달이 끊기는 현상이 반복되었습니다.





키패드 역시 표면이 벗겨지고 노후화되어 버튼 입력이 제대로 이루어지지 않았습니다. 이러한 물리적 파손과 내부 회로의 부식이 겹치면서 시스템 전체가 마비된 상황이라 교체가 불가피했습니다. 기판 내부의 저항과 콘덴서 부분까지 습기가 침투하여 누전의 위험성도 보였습니다. 이는 장비의 수명을 단축시키는 결정적인 요인이 되므로 초기 대응이 매우 중요함을 알 수 있습니다.





출입 통제의 핵심, 이엠락(EM-Lock) 및 파워보드 신규 교체 작업

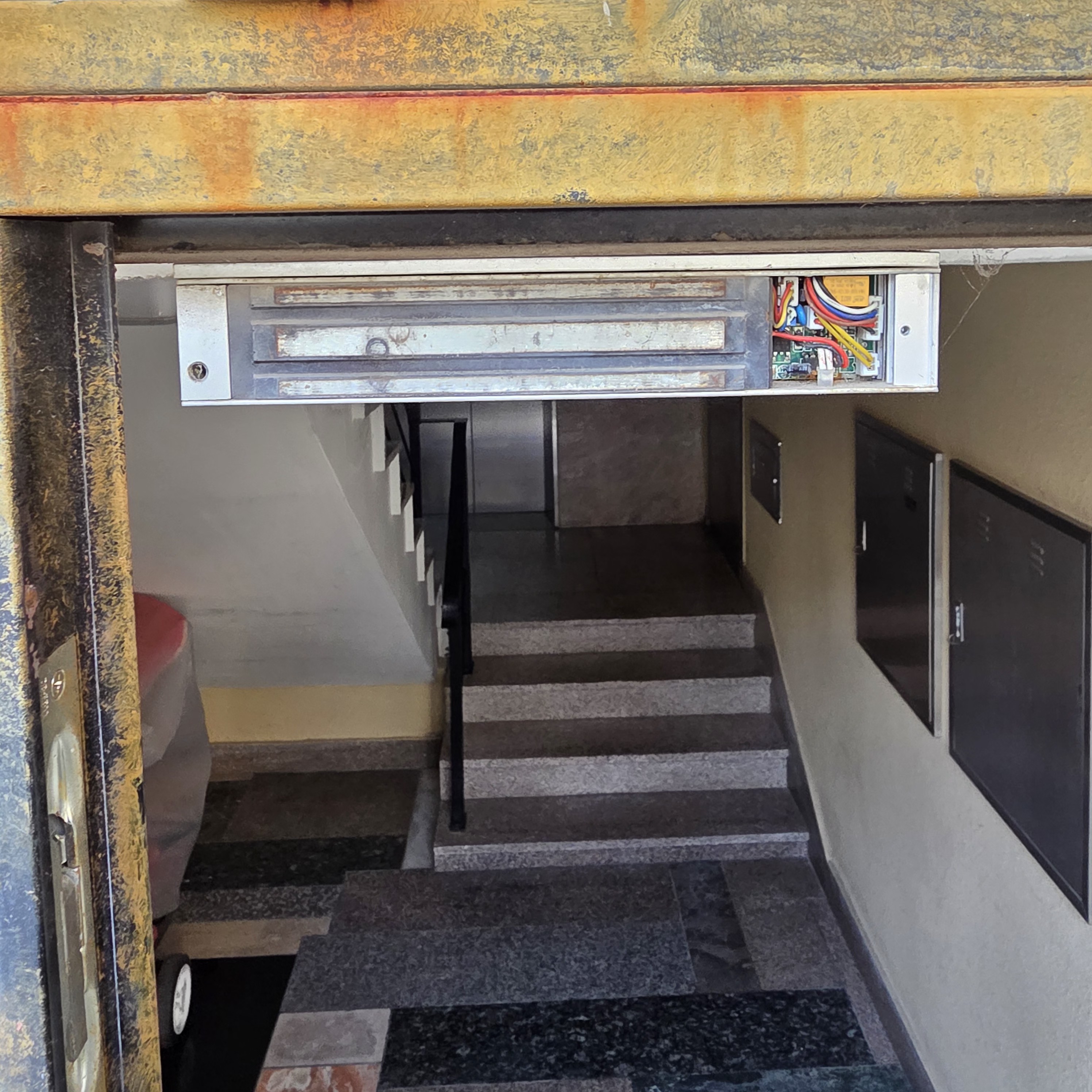

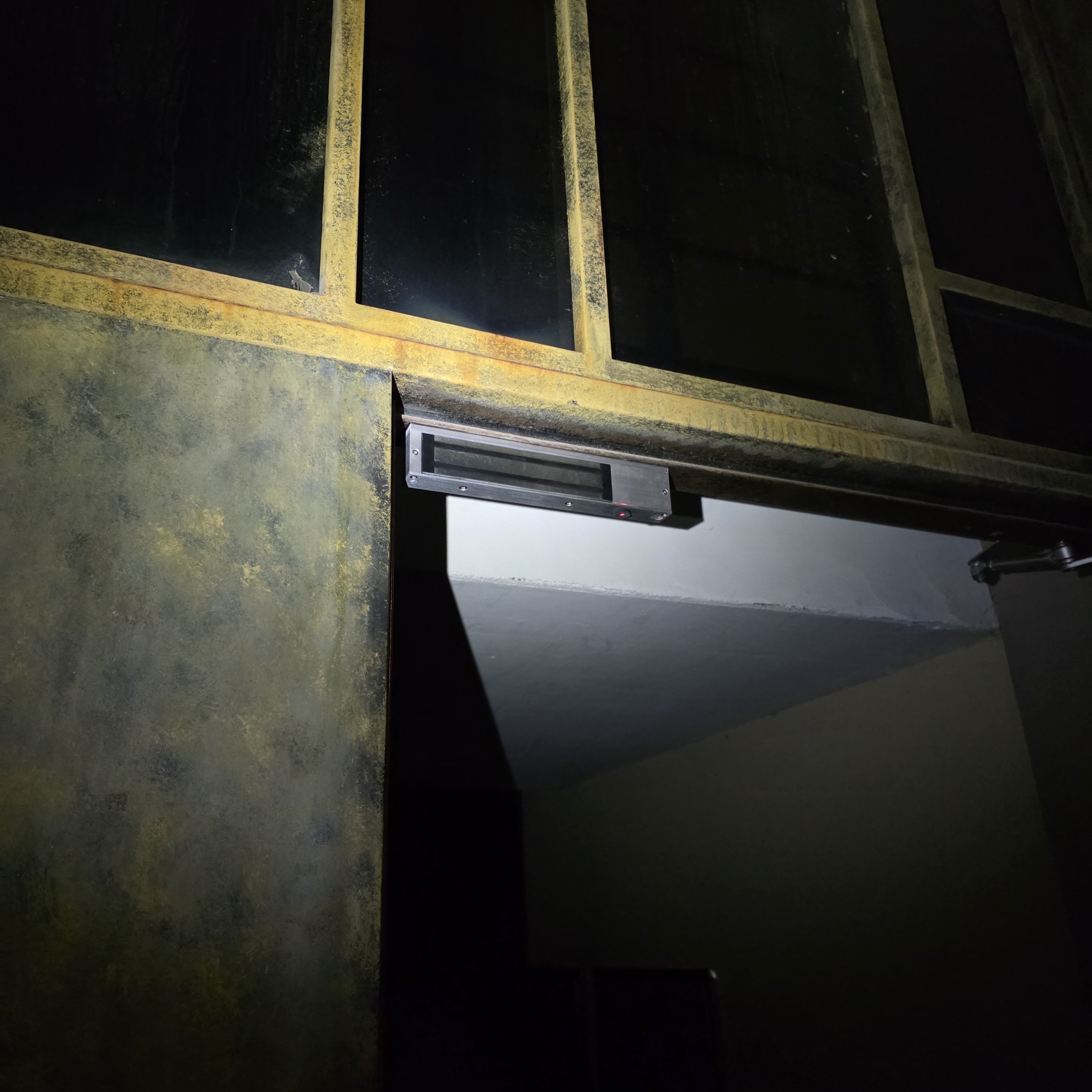

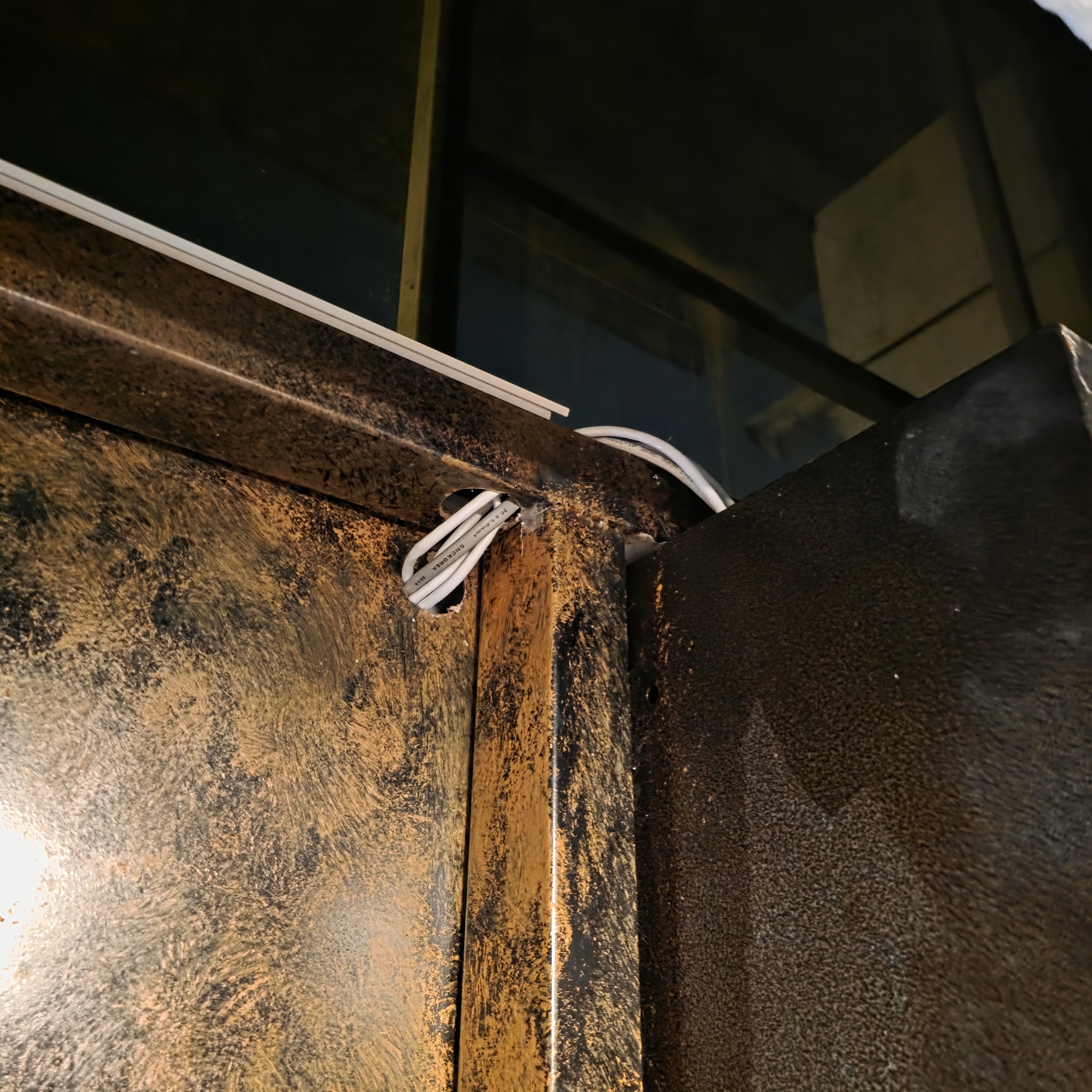

• 이번 현장은 상단에 설치된 이엠락 시스템에도 문제가 발견되어 함께 보강했습니다.

• 상단 매립함 내부에 위치한 컨트롤 보드와 릴레이 회로를 점검했습니다. 기존 부품 중 릴레이와 관련 회로에 부식이 발견되어 정상적인 문 열림 신호를 주지 못하고 있었습니다.





• 이엠락의 전용 파워보드와 전원 공급 장치를 새것으로 교체하여 충분한 자력을 유지하도록 조치했습니다. 전력이 불안정하면 문이 제대로 잠기지 않거나 갑자기 열리는 보안 사고가 발생할 수 있기 때문입니다

• 배선 끝단에 보호 캡을 씌워 결로가 전선을 타고 기판으로 흐르는 현상을 방지했습니다. 잠금장치 연동은 입주민의 안전과 직결되는 만큼 더욱 세심하게 신경 써서 연결했습니다.



최신 삼성 로비폰 SHT-5280으로의 세대교체 및 배선 최적화

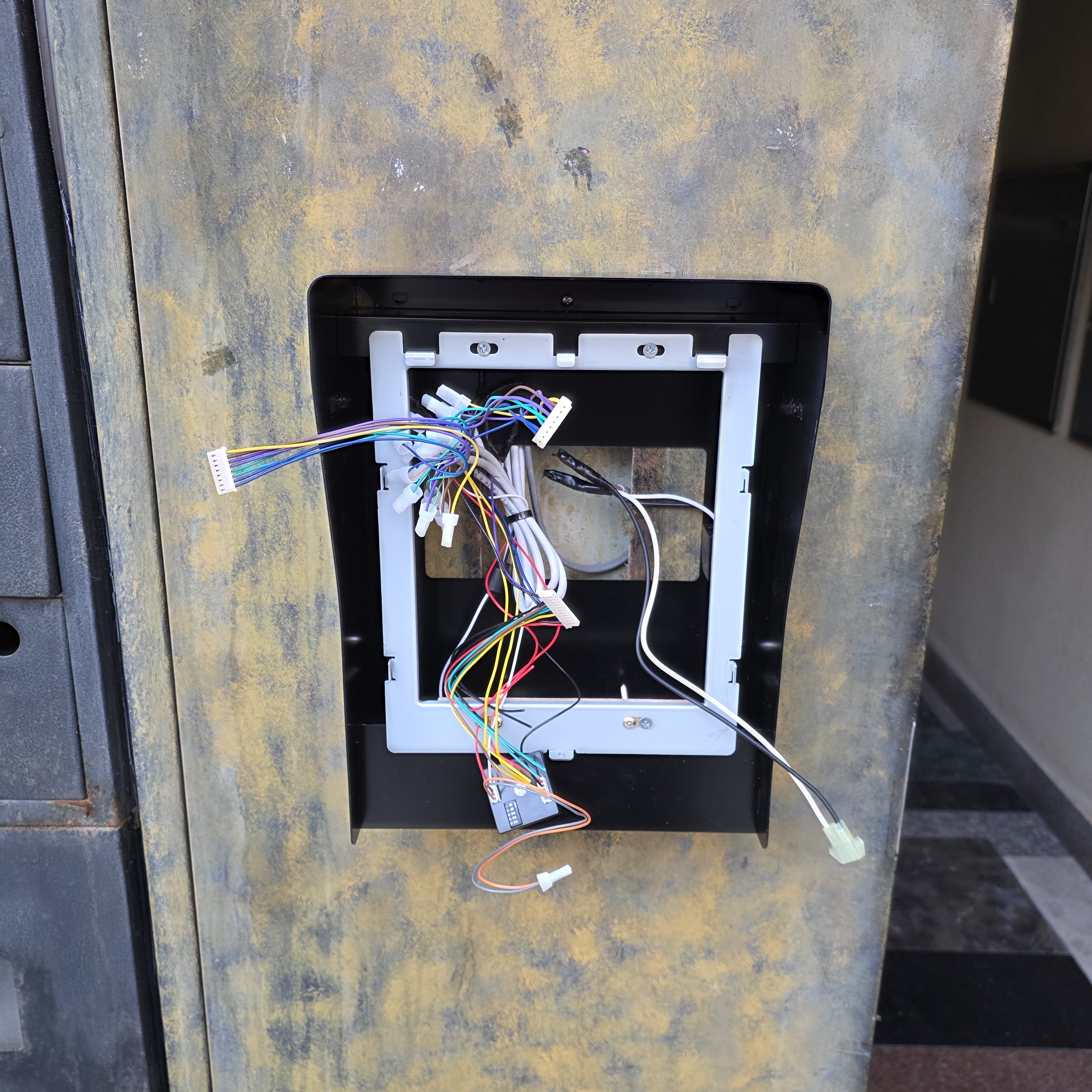

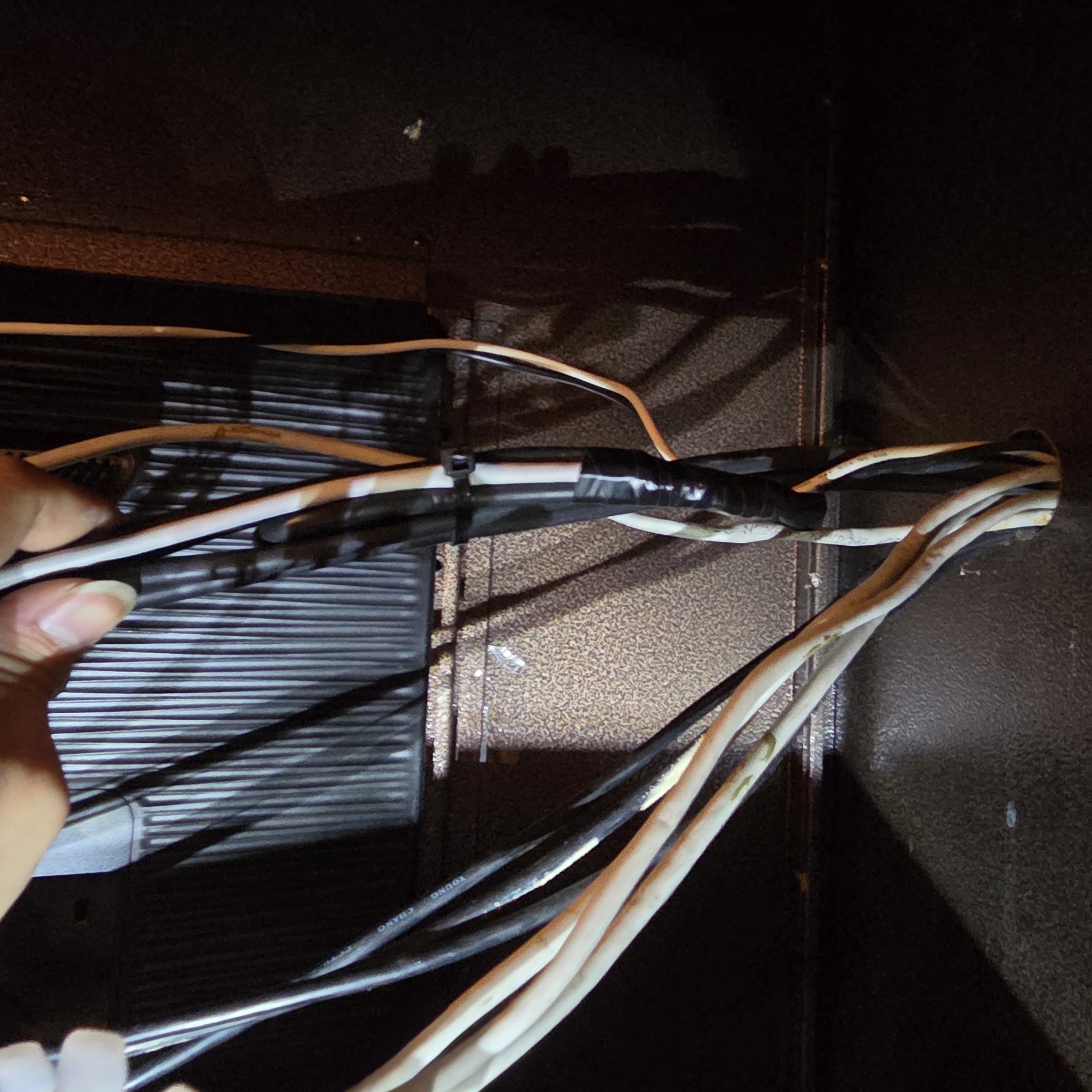

새롭게 설치할 삼성 SHT-5280 모델은 내구성이 뛰어나고 화질이 선명하여 빌라 현장에 매우 적합합니다. 본격적인 설치를 위해 기존의 복잡한 배선을 하나하나 정리하는 작업을 시작했습니다.현장의 케이블은 데이터, 음성, 영상 신호를 담당하는 UTP 가닥들로 구성되어 있습니다. 사진에서 보시는 것처럼 각 가닥에 주기를 하여 오결선을 방지하는 과정이 포함되었습니다.



색상에 따라 각각의 신호를 담당하도록 분류하여 새 기기의 커넥터에 1:1로 정확하게 맞췄습니다.전원선 또한 안정적인 전압 공급을 확인한 후 연결했습니다. 선들이 엉키거나 눌리지 않도록 마감판 안쪽 공간을 충분히 활용하여 깔끔하게 배선을 재배치했습니다.





꼼꼼한 마감의 차이: 전용 마감판 설치와 습기 유입 차단 솔루션

기존 로비폰이 설치되어 있던 자리는 구멍이 크고 매립함이 노후화되어 새 기기를 바로 거치하기 어렵습니다. 이를 보완하기 위해 튼튼한 전용 마감판을 활용했습니다.검은색 베이스 판을 먼저 벽면에 견고하게 고정하고 그 위에 실버 톤의 브라켓을 수평에 맞춰 설치했습니다. 이는 시각적으로도 깔끔해 보일 뿐만 아니라 기기를 외부 충격으로부터 보호합니다.





방수처리도 중요한 부분입니다. 이전 장비의 부식 원인이 배선 구멍을 통해 들어온 습기였던 만큼, 선들이 나오는 구멍 안쪽을 꼼꼼하게 메워 외부 공기와 습기를 차단하고 방우커버를 추가로 설치해 안전성을 높였습니다. 작은 차이가 장비의 수명을 결정한다는 생각으로 보이지 않는 곳까지 신경 써서 마무리를 진행했습니다.





오늘은 경기도 광주에서 노후된 로비폰을 최신형 SHT-5280으로 교체하고, 이엠락과 파워보드까지 완벽하게 보수한 과정을 살펴보았습니다. 1층의 음성 불량 문제와 지하층의 호출 불능 상태를 모두 해결하여 이제는 입주민분들이 안심하고 출입하실 수 있게 되었습니다.
